OpenCV C++记录(三)：颜色空间/椒盐/高斯噪声

图像基础

位图与矢量图

位图是以像素表示图像信息，因此能很容易控制色彩和细节信息，容易进行编辑，但最大的问题在于位图的清晰度束缚于像素分辨率，无限放大的图片必然带来图像的失真，清晰度下降；矢量图则是比较少接触的图像，它不以像素存储图像信息，而是使用各种数学化的几何元素、线段、曲线、多边形等描述，其算法不随放大而变化，因此无限放大下依然能够保持图像清晰，但因为设计数学公式运算，其编辑灵活性较低，矢量图格式包括swf、dwg、emf等；

jpeg、jpg和png

这是位图中常常看到的三种格式，其中jpeg、jpg是一种格式，命名差异在于早期Windows限定三个字符，因此将jpeg称为jpg/jif等，jpg的特点是对图像进行有损压缩，体积较小，容易传播，一般的jpg压缩率是95%，即质量值为95，质量值越低，清晰度越差；jpg通常采用Progressive JPG(渐进式加载)的保存方式，网络接收时先展示图像的模糊轮廓，再逐渐填充其他细节，在应用图片加载比较常用；另一种保存方式是Baseline JPG(线性加载)，从上到下进行扫描和显示，jpg适用于风景图片(压缩效果不容易导致模糊)、网络图片传输等；

png则是一种无损压缩，意味着无论编辑多少次、如何传输，均不会发生图像信息的丢失，在高对比度区域(颜色分明的图片、同色空间较多)，jpg的有损压缩会导致暗影和模糊，而png压缩则仍然保持分明，因此效果更好，但png文件一般也大于jpg；png相较于jpg另一个大的优势是png支持透明背景。png适用于文件、文字的截图，以及Icon、商标制作等。

imwrite

imwrite提供了图像写入的方式，jpeg参数可调节压缩质量和渐进式加载等，png可调节压缩级别，从结果来看jpg从210kb压缩至17kb，清晰度肉眼上没有很大变化，而尽管压缩级别为9，png体积不降反升，可见jpg除了复杂图像的优势。

#include <iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;

int main(){
 Mat jtest0 = imread("D:\\Documents\\Desktop\\note\\jLena.jpeg",0); //0：灰图
 Mat jtest1 = imread("D:\\Documents\\Desktop\\note\\jLena.jpeg",1);
 Mat ptest0 = imread("D:\\Documents\\Desktop\\note\\pLena.png",0); //1原图
 Mat ptest1 = imread("D:\\Documents\\Desktop\\note\\pLena.png",1);

 // imshow("jtest0_show",jtest0);
 // imshow("jtest1_show",jtest1);
 // imshow("ptest0_show",ptest0);
 // imshow("ptest1_show",ptest1);

 waitKey(0);
 destroyAllWindows();

 //IMWRITE_JPEG_LUMA_QUALITY：0-100，压缩质量，默认95；IMWRITE_JPEG_PROGRESSIVE：1使用渐进式加载
 imwrite("D:\\Documents\\Desktop\\note\\jLena10.jpeg",jtest1,{IMWRITE_JPEG_LUMA_QUALITY,30,IMWRITE_JPEG_PROGRESSIVE, 1});

 //IMWRITE_PNG_COMPRESSION：0-9，压缩级别，默认1
 imwrite("D:\\Documents\\Desktop\\note\\pLena10.png",ptest1,{IMWRITE_PNG_COMPRESSION,9});

 cout<<"Done";
 return 0;
}

split/merge图像RGB分离&融合

注意：CV_8UC3，第一通道是B空间，第三通道才是R空间

将三通道分成三路单通道输出，单通道输出是灰度空间，得到三张灰度不一的灰度图；

void splitMat(Mat& mat){
 int row = mat.rows;
 int col = mat.cols;
 Mat b(row,col,CV_8UC1);
 Mat g(row,col,CV_8UC1);
 Mat r(row,col,CV_8UC1);
 Mat res[3] = {b,g,r};
 split(mat,res);

 imshow("blue",b);
 imshow("green",g);
 imshow("red",r);
}

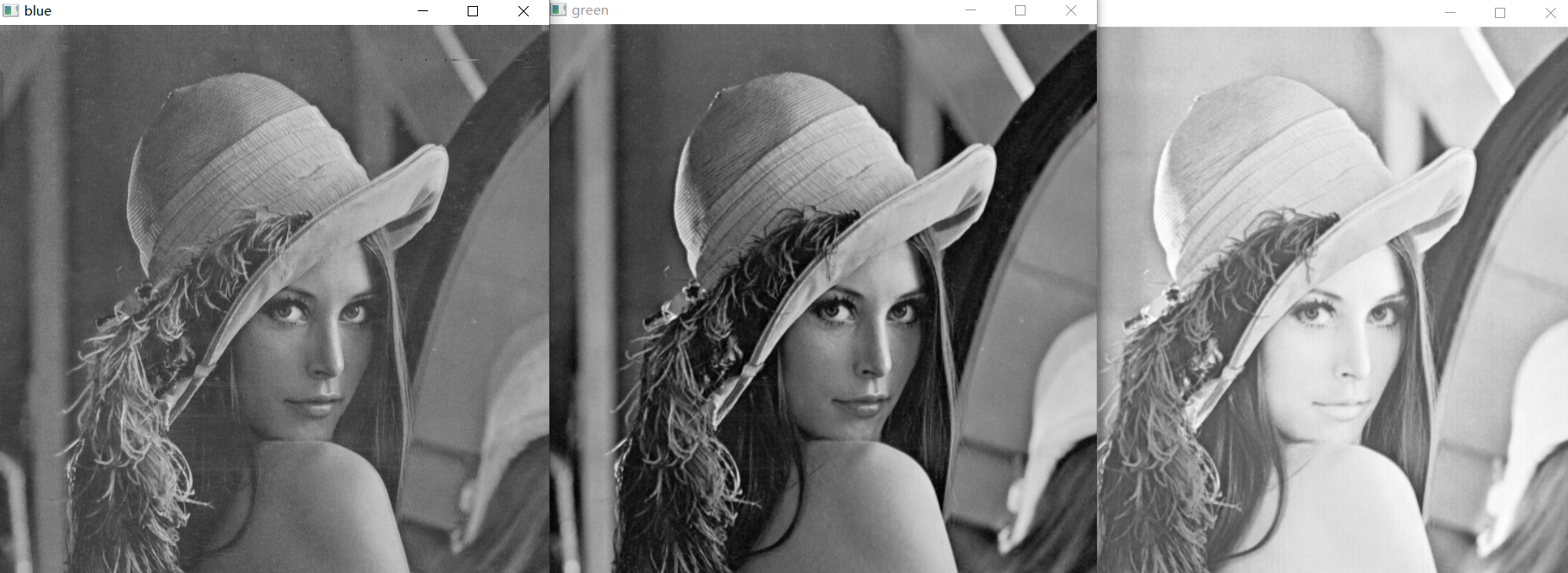

效果：

为了保留彩色空间特性，仍然按照三通道彩色空间输出，分离后merge回去零矩阵：

//RGB颜色空间分离&融合
void splitMat(Mat& mat){
 int row = mat.rows;
 int col = mat.cols;
 Mat b(row,col,CV_8UC1);
 Mat g(row,col,CV_8UC1);
 Mat r(row,col,CV_8UC1);
 Mat res[3] = {b,g,r};
 split(mat,res);

 Mat zero_Mat = Mat::zeros(row,col,CV_8UC1);
 vector<Mat>Mat_res_b = {b,zero_Mat,zero_Mat}; //merge需要vector
 vector<Mat>Mat_res_g = {zero_Mat,g,zero_Mat};
 vector<Mat>Mat_res_r = {zero_Mat,zero_Mat,r};

 Mat bMat,gMat,rMat;
 merge(Mat_res_b,bMat); //merge根据Mat_res_b填充三通道矩阵
 imshow("bMat_show",bMat);

 merge(Mat_res_g,gMat);
 imshow("gMat_show",gMat);

 merge(Mat_res_r,rMat);
 imshow("rMat_show",rMat);
}

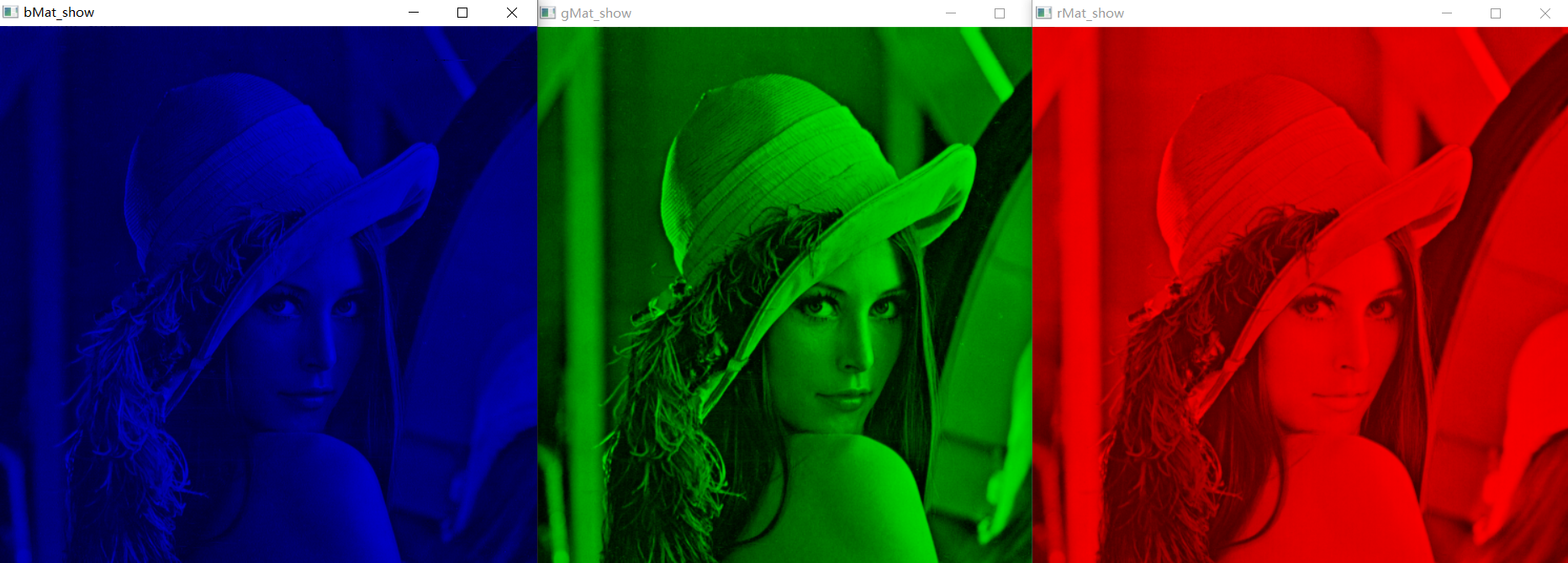

效果：

HSV颜色空间

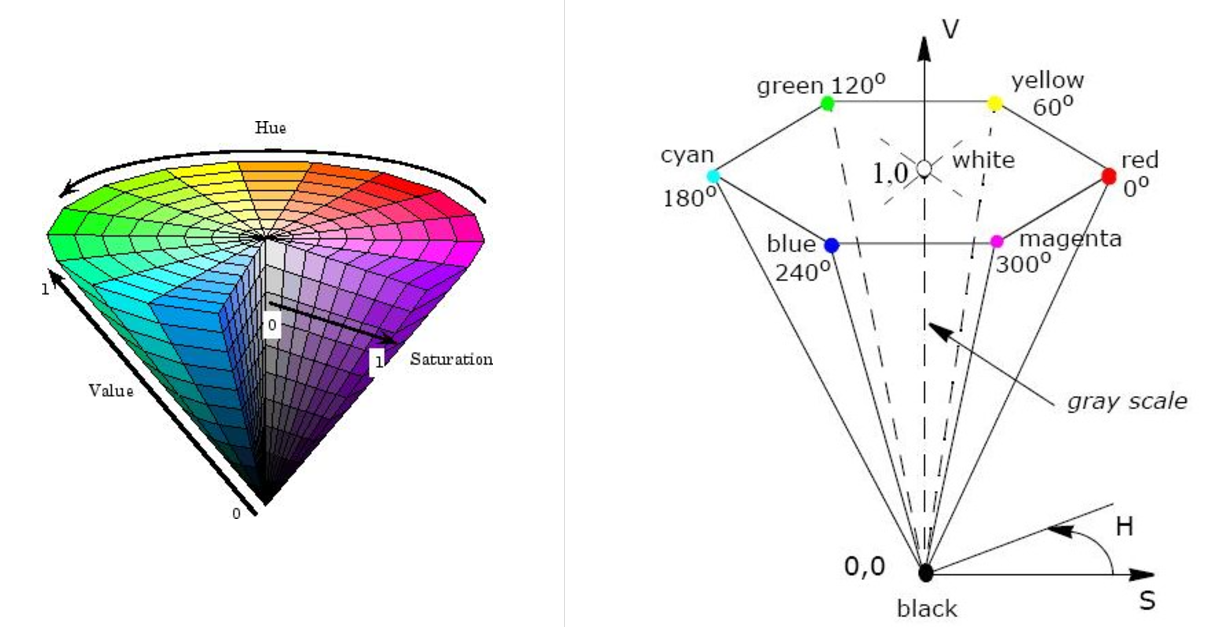

RGB颜色空间通过红绿蓝的混合比例来定义颜色，导致一种颜色的像素数学比例并不准确，即使是纯蓝色的图片，也不能保证其B通道为255，其余两个通道为0，而HSV更符合肉眼对颜色的描述，在颜色定义上有着明显的优势。HSV(Hue, Saturation, Value)使用了三种通道定义来描述像素，分别是色度(Hue)、饱和度(Saturation)和明度(Value)；HSV的色度空间是一个360°的圆状空间，0代表红色、60为黄色、120为绿色、180为青色、240为蓝色、300为品红色，特别的，完全的黑色、白色则由明度确定，明度为0为黑，255则为白，其他表示如图：

饱和度和明度(亮度)则用于形容颜色的鲜艳程度、图片光暗度，通过手机编辑软件就能够肉眼体会；

因此HSV空间下从一张图片提取特定颜色是比较容易的事情，因为颜色只有一个通道，从肉眼感觉上就能够确定粗糙的阈值范围，结合不同的饱和度、明度即可得到色块目标。

图像领域的HSV范围定义是色调0-360、饱和度、明度范围均为0-1，为了适应八位三通道的要求，OpenCV将色调除以二即0-180作为H通道范围，S、V通道均从0-1映射到0-255；

RGB to HSV

RGB到HSV转换的数学原理如下：将RGB归一化：

计算明度V和饱和度S： $，，$

根据每个像素的明度，确认不同色调计算公式： $，，，$ 如果H<0，加上360：H += 360；最后映射到8位深度:

OpenCV提供了一个颜色转换接口：其中code表示转换方法，因为imread读入图像一般是BRG而不是RGB，所以使用COLOR_BGR2HSV；dstCn表示转换通道数，默认为0代表自动获取通道数；

1	void cv::cvtColor(InputArray src, OutputArray dst, int code, int dstCn = 0)

HSV提取色块

在HSV空间下，使用一定的颜色阈值可生成掩膜，所谓掩膜实际上是一个二值化图，在阈值范围内的为1(白色)，超出阈值的为0(黑色)，再与原图相与即可得到色块物体特征。

void getColorObj(Mat& mRGB,Scalar& threshdown,Scalar& threshup){
    Mat mHSV;
    cvtColor(mRGB,mHSV,COLOR_BGR2HSV); //转换到HSV处理
    if(!mHSV.data){
        cout<<"mHSV fault"<<endl;
        return;
    }
    Mat mask;
    inRange(mHSV,threshdown,threshup,mask); //注意mask二值化是单通道，不能直接相与
    imshow("test",mask); //查看掩图
    for(int i=0; i<mHSV.rows; i++){
        for(int j=0; j<mHSV.cols; j++){
        uchar*elem = mHSV.data + mHSV.step[0]*i + mHSV.step[1]*j;
        uchar*msk_elem = mask.data + mask.step[0]*i + mask.step[1]*j;
            if((*msk_elem)==0){ //左边二值化位置为0
                elem[0] = 0; //原图置黑
                elem[1] = 0;
                elem[2] = 0;
            }
        }
    }
    /*****不用循环置黑也可以用merge的方法
    Mat mask_3ch;
    merge(vector<Mat>(3,mask),mask_3ch);  //将mask扩展三通道
    bitwise_and(mHSV,mask_3ch,mHSV);   //三通道，按位与
    ****/
    Mat result;
    cvtColor(mHSV,result,COLOR_HSV2BGR); //imshow需要BRG空间
    if(!result.data){
        cout<<"result fault"<<endl;
        return;
    }
    imshow("ColorRes",result);
}

//main调用：
    Mat mRGB = imread("D:\\Documents\\Desktop\\note\\bluef.jpg",1);
    imshow("rawPic",mRGB);
    Scalar threshdown(100,100,0);
    Scalar threshup(150,255,255); //设定阈值
    getColorObj(mRGB,threshdown,threshup); //执行
    waitKey(0);
    destroyAllWindows();

这里使用inRange(mHSV,threshdown,threshup,mask)函数;接受HSV对象mHSV和两个Scalar阈值，生成二值化掩图mask，注意二值化图输出是单通道值，且取值0或1；Scalar接受1-4通道的对象，和Vec类型类似，但Scalar的值都以double格式存储。

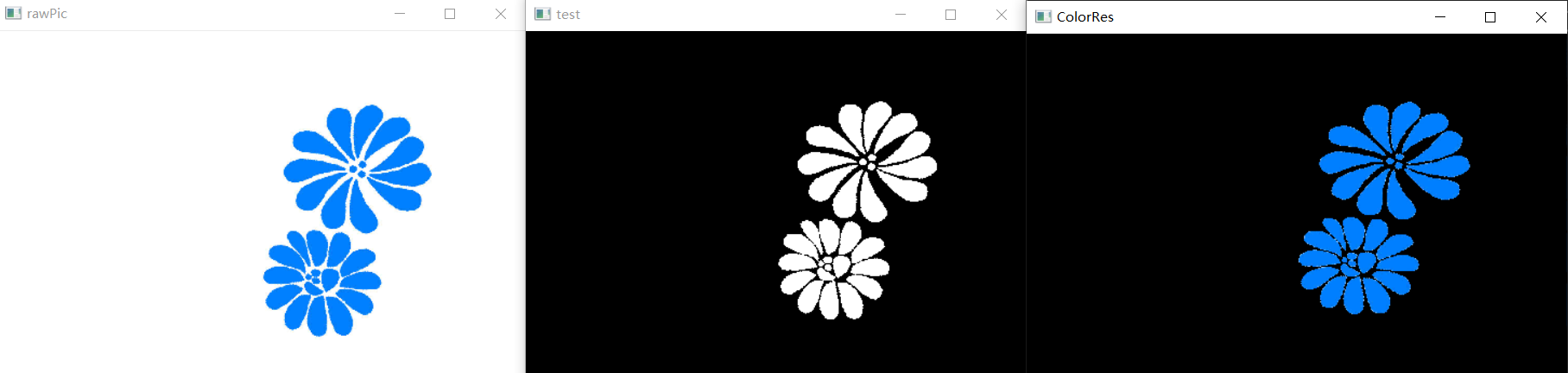

效果：提取蓝色花朵

鼠标获取HSV

对于一些奇怪颜色，可能只有美术生才能肉眼确定颜色范围，因此这里提供一种使用鼠标点击的方法，点击时在控制台获取图像上鼠标位置的HSV，这样就能知道阈值大概分布了：

//回调函数：event：点击事件 flags：拖拽事件，int x/y：鼠标坐标、param：观察对象指针
void getplotHSV(int event,int x,int y,int flags,void*param){
    Mat* mRGB = reinterpret_cast<Mat*>(param);
    Mat mHSV;
    cvtColor(*mRGB,mHSV,COLOR_BGR2HSV);
    if(!mHSV.data){
        cout<<"mHSV fault"<<endl;
        return;
    }
    if(event==EVENT_LBUTTONDOWN){ //左击输出HSV
        cout<<mHSV.at<Vec3b>(x,y)<<endl;
    }
    if(event==EVENT_RBUTTONDOWN){ //右击输出坐标
        cout<<"x:"<<x<<"\t"<<"y:"<<y<<endl;
    }
}

//main调用：
    if(mRGB.data)
        setMouseCallback("rawPic",getplotHSV,reinterpret_cast<void*>(&mRGB));

此处setMouseCallback接受三个参数，分布是图片窗口名称、回调函数、图像对象指针，回调函数接受五个参数，在鼠标事件发生时setMouseCallback会填充回调函数中的事件以及鼠标坐标信息;

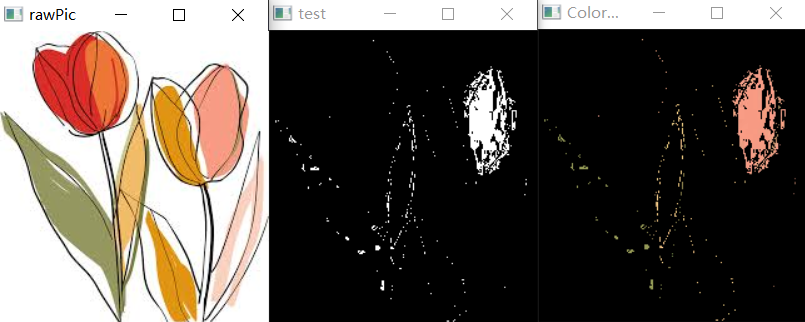

使用这样的方法提取粉色花瓣：阈值定义为(5,105,120)和(80,120,255)：提取粉色花朵从上图可见对于复杂、连通性较差物体轮廓，单靠HSV颜色空间去提取特征，仍然还是困难的。

添加噪声

椒盐噪声

随机数产生的随机分布噪声，将对于像素置白：

//向图像m添加n份椒盐
void addSaltNoise(Mat& m,int n){
    for(int i=0; i<n; i++){
        int x = rand()%m.rows;
        int y = rand()%m.cols;
        Vec3b* elem = m.ptr<Vec3b>(x);
        elem[y][0] = 255;
        elem[y][1] = 255;
        elem[y][2] = 255;
    }
}

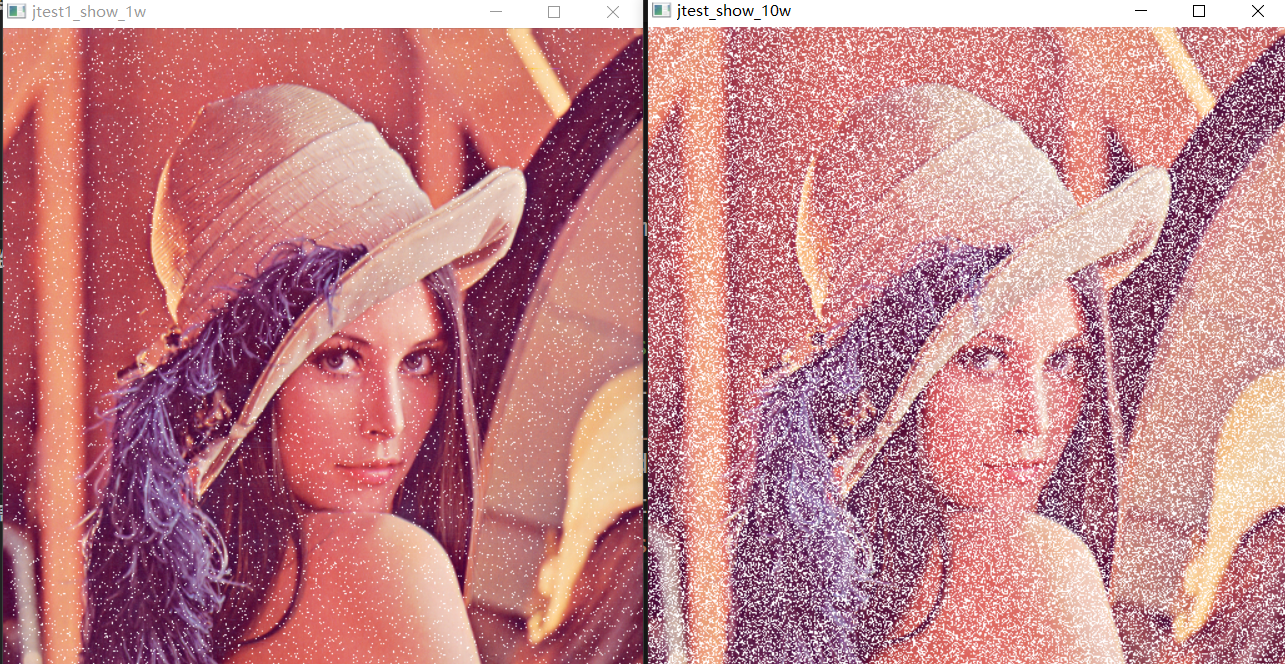

n=1w和10w效果：椒盐噪声

高斯噪声

一维高斯分布的概率密度是：但是图像是二维数据，二维的概率密度公司比较复杂，这里给出三种方法生成高斯噪声：一种从数学概率出发应用Box-Muller变换，能够得到随机变量特征；此外C++虽然不能直接向图像添加高斯噪声，但是能够生成高斯随机变量，也能快捷产生高斯噪声，可从RNG类出发、可从C++11引入的新特性出发。对算法无兴趣的可直接参考后两种方法。

Box-Muller变换

Box-Muller变换给出了通过两个服从均匀分布的随机变量，如何得到服从正态分布的随机变量，结论是：假设U1、U2服从[0,1]区间的均匀分布且相互独立，那么有：且X、Y均服从均值为0、方差为1的正态分布，即标准正态分布根据变量均值、方差规律，给定任意均值μ，方差，那么

其中rand()就是一种产生均匀分布随机变量的函数，然后对应使用cos或者sin均可生成对应的高斯分布。

因此代码：

//产生高斯变量
double getGaussianfunc(int mu,int sigma){ //均值mu、标准差sigma
double u1 = 1.0*rand()/RAND_MAX;
double u2 = 1.0*rand()/RAND_MAX;
double z = sqrt(-2*log(u1))*cos(2*CV_PI*u2);
return sigma*z+mu;
}

//图像加入高斯噪声，不想原图操作可clone并返回；
void addGaussianNoise(Mat& m,int mu,int sigma){//均值mu、标准差sigma
    for(int i=0; i<m.rows; i++){
        for(int j=0; j<m.cols; j++){
            uchar* elem = m.data + i*m.step[0] + j*m.step[1];
            int elem0 = elem[0] + getGaussianfunc(mu,sigma)*64; //高斯噪声，噪音水平64，可自调
            int elem1 = elem[1] + getGaussianfunc(mu,sigma)*64;
            int elem2 = elem[2] + getGaussianfunc(mu,sigma)*64;
            elem[0] = elem0 > 0 ? (elem0<255?elem0:255):0; //确保像素
            elem[1] = elem1 > 0 ? (elem1<255?elem1:255):0;
            elem[2] = elem2 > 0 ? (elem2<255?elem2:255):0;
        }
    }
}

RNG类

RNG是OpenCV生成随机数的工具，可生成三种随机数：随机64bit数、服从某区间均匀分布的随机数、服从高斯分布的随机数；

64bit数

rng默认返回一个64bit数，而实际上这个数能被转换成任意基本数据类型，如double、int、float等；系统生成随机数时实际上已经生成了随机数组，使用next可返回一个uint类型(32位)的整数，还可以通过operator指定下一个返回的随机数类型，注意不要使用其他类型接受next函数，operator更加安全。此外支持指定范围的返回；

int rnum1 = rng; //任意基本数据类型
int rnum2 = rng.next();
double rnum3 = rng.operator double();
float rnum4 = rng.operator float();

int rnum = rng.operator ()(100); //返回[0,100)的随机数

均匀分布

返回区间[a,b)的均匀分布，a、b类型必须一致，int、float、double的一种，默认为int；

1 2	RNG rng; rng.uniform(50,100);

高斯分布

高斯分布接受标准差σ，返回服从的正态分布随机变量，如果需要非0均值，直接加上μ即可：

1
2
3

RNG rng;
rng.gaussian(2); //均值0，方差4
4+rng.gaussian(2); //均值4，方差4

RNG填充矩阵

RNG可按均匀分布生成随机值并且填充矩阵，true表示先确定范围(如[0,256)),再进行生成，因此值严格小于256；false是先生成随机值，再向下截断为256，因此有可能等于256；

RNG rng;
Mat m(20,15,CV_8UC3);
Mat m1 = m.clone();
rng.fill(m,RNG::UNIFORM,0,256,true); //严格小于256
rng.fill(m1,RNG::UNIFORM,0,256,false); //可能截断为256
cout<<m<<endl<<m1<<endl;

高斯分布也可进行填充：

1	rng.fill(m,RNG::NORMAL,1,3); //均值1，标准差3(方差9)

伪随机问题

计算机生成的随机数，实际上不是事实上的随机数，算法一定、种子一定、编译平台不变等情况下多次生成的随机数有可能是出现重复的，这种问题可以通过绑定种子解决，例如当前系统的时间，那么随机数的独立性就高很多了,其他随机生成方法同理：

1 2	#include <ctime> RNG rng((unsigned)time(NULL));

RNG生成高斯噪声

void addRngNmalNoise(Mat& m,int mu,int sigma){ //均值mu、标准差sigma
    Mat nmal_Mat(m.rows,m.cols,CV_8UC3);
    RNG rng; //生成随机数
    rng.fill(nmal_Mat,RNG::NORMAL,mu,sigma); //填充矩阵
    m += 128*nmal_Mat; //噪声水平128，CV_8UC3图像叠加
    for(int i=0; i<m.rows; i++){
        for(int j=0; j<m.cols; j++){ //像素截断，确保0-255；
            uchar* elem = m.data+i*m.step[0]+j*m.step[1];
            elem[0] = elem[0] > 0 ? (elem[0]<255?elem[0]:255):0;
            elem[1] = elem[1] > 0 ? (elem[1]<255?elem[1]:255):0;
            elem[2] = elem[2] > 0 ? (elem[2]<255?elem[2]:255):0;
        }
    }
}

C++11 库函数

C++11引入了生成高斯变量的方法：绑定随机数生成器、生成高斯分布随机数即可：

//头文件：#include <random>

//随机种子：从1970至今经过的纳秒数，32位截断
unsigned int seed = chrono::system_clock::now().time_since_epoch().count();
default_random_engine generator(seed); //定义生成器generator
normal_distribution<double> distribution(0.0, 1.0); //定义分布方式normal_distribution
for (int i = 0; i < 10; ++i) //可多次生成
    cout << distribution(generator) << endl; //生成正态分布变量

代码如下：

void addGenNmalNoise(Mat& m,double mu,double sigma){
    uint seed = 10086;
    uint seed1 = 20000;
    uint seed2 = 128;
    default_random_engine generator1(seed);  //三个随机种子
    default_random_engine generator2(seed1);
    default_random_engine generator3(seed2);
    normal_distribution<double> distribution(mu, sigma);
    for(int i=0; i<m.rows; i++){
        for(int j=0; j<m.cols; j++){
            uchar* elem = m.data+i*m.step[0]+j*m.step[1];
            elem[0] += 32*round(distribution(generator1));//噪声叠加
            elem[1] += 32*round(distribution(generator2));
            elem[2] += 32*round(distribution(generator3));
            //像素截断
            elem[0] = elem[0] > 0 ? (elem[0]<255?elem[0]:255):0;
            elem[1] = elem[1] > 0 ? (elem[1]<255?elem[1]:255):0;
            elem[2] = elem[2] > 0 ? (elem[2]<255?elem[2]:255):0;
        }
    }
}

三种方法效果展示

高斯噪声效果几乎和磨砂滤镜差不多，不同方法的参数敏感度也不一样，和随机数生成结果有关、也和截断策略有关，但是还不清楚为什么库函数的方法产生了那么明显的绿色噪点...
